Tipus habituals de fibles per brancals de rellotge

Per què la tancada rep més contacte diari que cap altra part

La tancada és la part del rellotge que molts usuaris toquen més que cap altra. Es manipula al matí, es despenja a l’hora de dinar i es desenganxa a la nit. Una braça pot portar la història del disseny i una caixa pot portar la marca de la marca, però la tancada decideix com es posa la braça i si aquest ajust perdura durant anys d’ús.

Una tancada lleugerament desalineada, lleugerament fluixa o lleugerament enganxosa es converteix en el detall més irritant de tot el rellotge. Rarament és la part que crida l’atenció en una fotografia. És la part amb què l’usuari interactua més. Per això, el disseny de la tancada mereix un lloc prop del cim de qualsevol llista d’especificacions de braça.

Tancades de tipus tang: L’estàndard senzill que encara necessita precisió

La fiblla de tipus tang és la predeterminada en moltes corretges. Una corretja passa per l’estructura, un pern entra en un forat i una guia manté la punta. S’ha fet servir durant més d’un segle per una raó senzilla: funciona, és fàcil de substituir i té poques peces mòbils.

Senzill no vol dir fluix. La geometria de la punta del pern, l’espai entre els forats i la tensió de la guia determinen el confort. Un pern massa afilat pot esquinçar el cuir. Un pern massa rompós és difícil d’introduir. Un espai massa gran entre forats limita l’ajust precís. En les braçalets metàl·liques, la fiblla de tipus tang depèn d’una estructura estampada o mecanitzada, la qual obertura ha de coincidir amb l’amplada de l’esllaïda del braçalet i deixar prou espai perquè aquest hi passi netament.

La limitació d’una fiblla de tipus tang és la seva rigidesa. L’usuari només pot ajustar-la dins de l’interval permès pels forats de la corretja. En el cuir, això sol ser acceptable. En el metall, pot significar treure o afegir esllaïdes per aconseguir un ajust adequat, cosa que requereix eines i paciència.

Fiblles de desplegament: comoditat amb més peces mòbils

Una fibla de desplegament canvia la manera com es tanca la brancada. En lloc d’inservir un pernil a través d’un forat, l’usuari doblega un mecanisme que tanca la brancada a una longitud predeterminada. Sovint, l’ajust fin és integrat a la fibla mitjançant un lliscador o uns pernils de pressió a la cara interior, cosa que permet a l’usuari ajustar el callos en petits increments.

La comoditat és evident. Una fibla de desplegament fa que la brancada sigui més ràpida d’posar i treure, redueix el desgast diari del cuir o del metall i dona una aparença més neta al canell. El contrapunt és la complexitat. Una fibla de desplegament pot incloure un braç plegable, una placa de bloqueig, un mecanisme de botó o una barra de ressort. Cada peça afegeix un punt addicional que pot desgastar-se, enganxar-se o afloir-se amb el temps.

El callos també depèn de com coincideixen la longitud de la brancada i la geometria de la fibla. Si l’angle amb què la brancada surt de la fibla no coincideix amb la corba del canell, la fibla pot aixecar-se o clavar-se. Això no és un defecte de disseny. És una incoherència d’especificacions entre la brancada, la fibla i la geometria del canell.

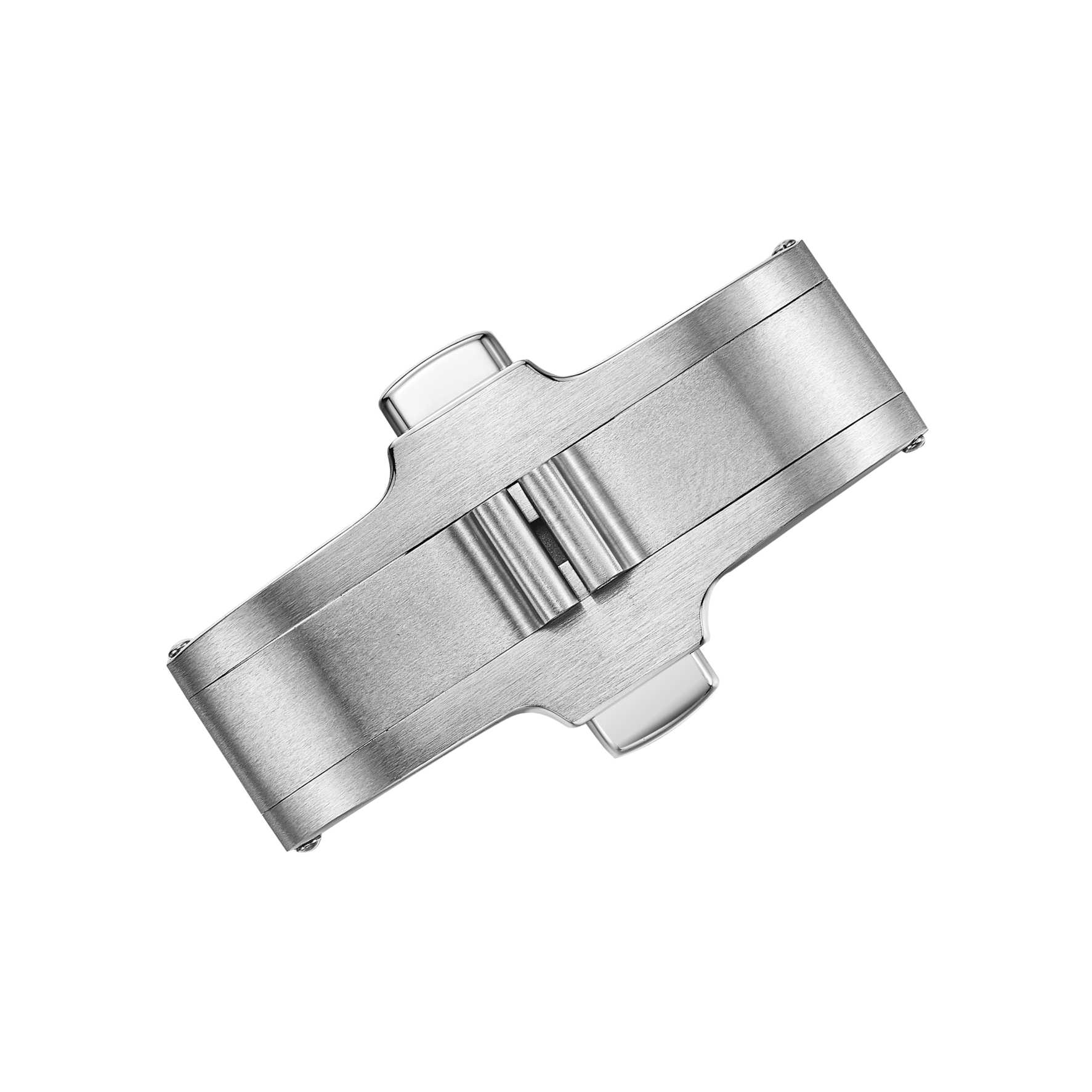

Fibules de papallona i de botó: maquinari ocult, qualitat visible

Una fibula de papallona es tanca sobre si mateixa per crear un perfil baix. Es fa servir en braçalets metàl·lics i corretges de cuir d’alta qualitat. Dos braços es troben al centre, i la forma tancada sembla gairebé imperceptible. L’atractiu rau tant en l’estètica com en el confort. No hi ha cap maquinari voluminós sota el canell, i la línia del braçalet roman suau.

La funció de desbloqueig amb botó afegeix una capa de seguretat al disseny de papallona. Cal prémer simultàniament dos botons per obrir-lo, cosa que redueix el risc de desobertura accidental. El preu a pagar és que el mecanisme de botons requereix toleràncies molt precises. Si els botons són massa tous, poden obrir-se sota tensió normal. Si són massa rígids, resulten incòmodes o difícils d’accionar. Tant el recorregut dels botons com la força del ressort han d’especificar-se, no deixar-se a la sensació personal.

Una altra consideració amb les fibles de papallona és l’ajust de la llargada de la brancada. Moltes fibles de papallona permeten un ajust fi mitjançant petites cargols o un mecanisme lliscant, però l’abast sol ser més estret que el d’una fible de desplegament. Per a l’usuari, això significa que la llargada de la brancada s’ha de planificar abans de la producció, no després de la lliurament.

Com afecta el tipus de fible l’ús, l’ajust i la vida útil

Cada tipus de fible presenta una combinació diferent de durabilitat, rang d’ajust i sensació d’ús. La taula següent compara els tipus habituals.

Els patrons de desgast varien segons el tipus. Una fibla de tancament desgasta principalment al pernil, als forats i al retenedor. Una fibla de desplegament desgasta a les articulacions i les superfícies de bloqueig. Una fibla de papallona desgasta al pivot central i al mecanisme del botó. Saber on es concentra el desgast ajuda a establir punts d’inspecció durant l’avaluació de mostres.

Un cas de camp on l’ajust de la fibla va provocar devolucions

Una marca va llançar una brancelleta metàl·lica amb un tancament de desplegament per botó. La mostra es va inspeccionar i aprovar. Es va iniciar la producció, i els primers lots van superar les proves habituals abans de l’embarcament. Unes setmanes més tard, van començar a arribar informes que indicaven que el tancament semblava lleugerament fluix després d’un període d’ús. El problema no era que el tancament s’obrís. Era que els botons semblaven flonjos i que la placa de bloqueig mostrava un lleu moviment.

La causa arrel no era una única peça fora d’especificació. Era l’efecte combinat de la cursa dels botons, la precàrrega del ressort i el gruix de la placa de bloqueig, tots dins dels seus rangs individuals de tolerància. Per separat, cada peça va passar les proves. En conjunt, però, van generar un joc superior al que havia mostrat la mostra.

La solució requerida va consistir a ajustar la tolerància del recorregut del botó i afegir una comprovació funcional del tancament muntat, no només comprovacions dimensionals de les peces individuals. La marca també va demanar que les revisions futures de mostres incloguessin cicles repetits d’obertura i tancament que imitin l’ús normal. El problema es va detectar abans que s’enviessin més unitats, però el moment en què es va descobrir va posar de manifest un aspecte més ampli: la qualitat del tancament depèn de la seva funcionalitat muntada, no només de les dimensions de les peces.

Què cal especificar abans que el tancament entri en la fase d’eina

Les especificacions del tancament es defineixen millor abans de tallar l’eina, quan encara és econòmic fer canvis. Hi ha alguns elements que val la pena confirmar aviat.

1. Tipus de tancament i sensació prevista durant l’ús. Si l’usuari prefereix una col·locació i extracció ràpides o una sensació tradicional de ganxo, això condiciona tota l’estructura.

2. Ajust i joc. El tancament ha de coincidir amb l’amplada i el gruix de la bracereta, amb prou joc perquè aquesta pugui passar-hi o plegar-se netament.

3. Mecanisme de bloqueig. Botons, braços plegables o ajustos per encaix ràpid necessiten un recorregut, una força de ressort i un esforç de desbloqueig definits.

4. Acabat de superfície. Un tancament sovint comparteix l'acabat de la braça, però les zones que reben un desgast concentrat poden necessitar una politura o un acabat per escombrat diferent.

5. Criteris d'inspecció. Els tancaments s'han de provar funcionalment després del muntatge, no només verificar-ne les dimensions. La força d'obertura, la sensació al manipular-los, el joc i l'aspecte han d'aparèixer tots al registre de la mostra aprovada.

Aquests detalls són cars de modificar un cop fet l'eina, per això cal incloure'ls a la revisió d'enginyeria del tancament, en lloc de fer-hi una correcció durant la producció.

La qualitat de les fibles depèn de com es controlen, des del primer dibuix, el tipus, les toleràncies, l’acabat superficial i el funcionament muntat. Burriva, abreujatura de Baoruihua (Dongguan) Precision Technology Co., Ltd., es centra en components OEM per a rellotges des de la seva planta de producció a Dongguan, amb capacitats internes per a esferes, caixes, brancals i fibles. La producció de fibles combina fresat CNC, estampació, politura automàtica i inspecció dimensional, així com proves funcionals de les fibles muntades. Les marques que planejin un programa personalitzat de brancals i fibles poden posar-se en contacte per discutir les especificacions, els requisits d’ajust i els criteris d’aprovació.
